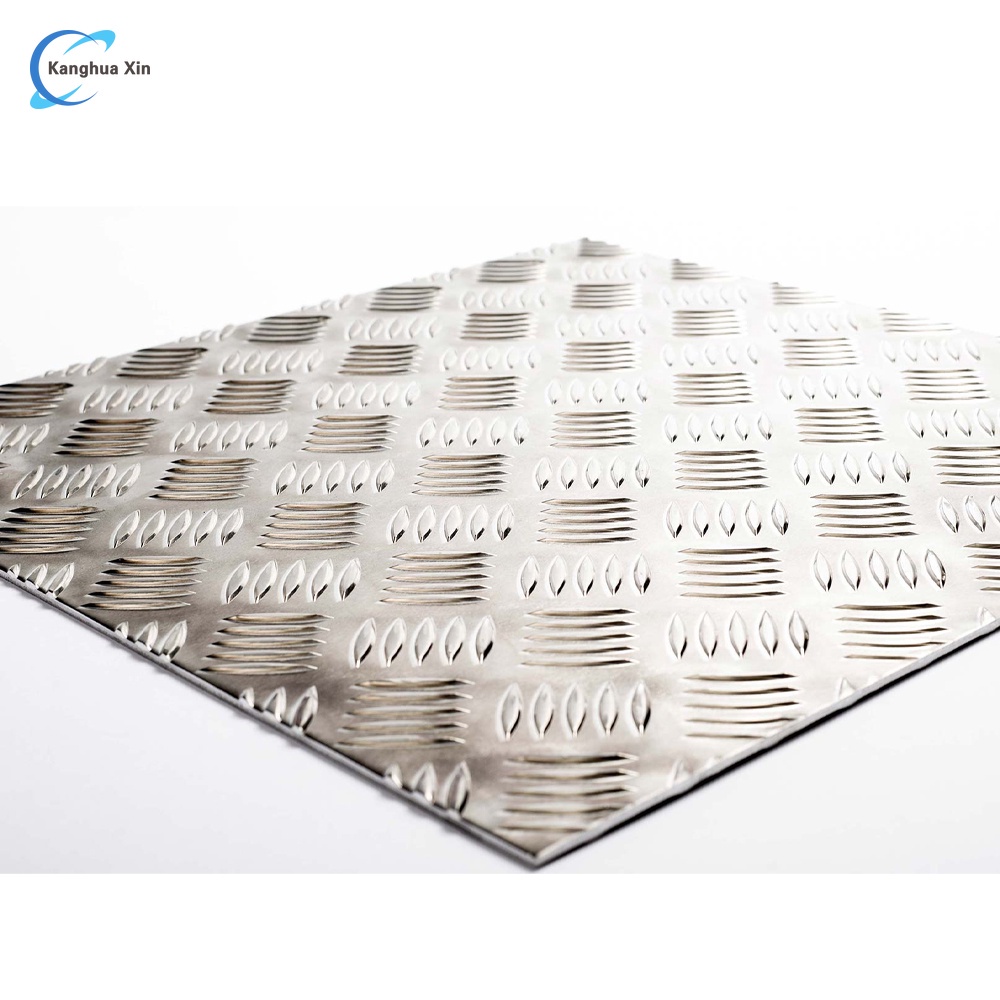

Узор может быть в виде одного ромба, бобовидного или круглого бобовидного рисунка, либо может надлежащим образом комбинироваться из двух или более рисунков с образованием композитного листа с узором.
Узоры в основном выполняют противоскользящую и декоративную функции. Комплексные характеристики композитных листов с узором, включая противоскользящие свойства, сопротивление изгибу, экономию металла и внешний вид, значительно лучше, чем у листов с одним рисунком.

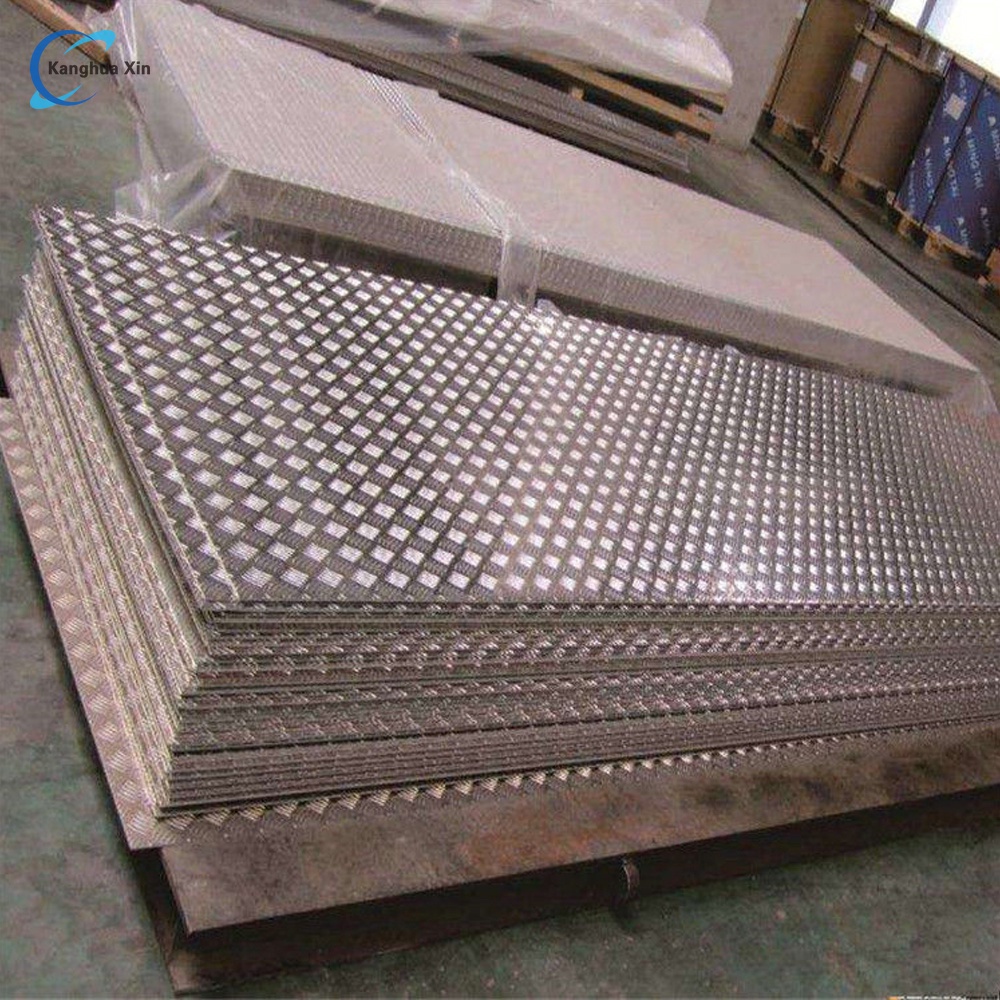

Рифленые стальные листы широко используются в таких отраслях, как судостроение, производство котлов, автомобилей, тракторов, железнодорожных вагонов и строительство.
Рифленые стальные листы благодаря выступающим кромкам на поверхности обладают противоскользящими свойствами и могут использоваться в качестве настилов, заводских эскалаторов, ступеней рабочих рам, палуб судов, напольных листов автомобилей и т.д.
Рифленый стальной лист используется для ступеней в мастерских, проходов и лестниц крупного оборудования или судов и представляет собой стальной лист с выдавленным на поверхности ромбовидным или бобовидным рисунком.
Стальной лист производится из обычной углеродистой стали марок 1-3 класса B, толщиной 2.5-8 миллиметров, шириной 600-1800 миллиметров и длиной 2000-12000 миллиметров.
Характеристики рифленых стальных листов выражаются через базовую толщину (без учета толщины выступов), имеется 10 спецификаций в диапазоне 2.5-8 миллиметров. Рифленый стальной лист изготавливается из марок 1-3.
Высота рифления должна быть не менее 0.2 толщины основы;
Рифленые стальные листы поставляются по фактическому весу или теоретическому весу;
Пример маркировки: Изготовлено из Q235-A, размеры 4 * 1000 * 4000mm
Стальной рифленый лист с круглым бобовидным рисунком маркируется как: Стальной рифленый лист с круглым бобовидным рисунком Q235-A-4 * 1000 * 4000-GB/T 3277-91
Стальной лист с ромбовидным рисунком маркируется как: Стальной лист с ромбовидным рисунком B 3-4 * 1000 * 4000-GB 3277-82
Стальные листы поставляются в горячекатаном состоянии; На поверхности рифленых стальных листов не должно быть пузырей, рубцов, трещин, складок или включений, а стальные листы не должны иметь расслоений.
Качество поверхности делится на два уровня:
Обычная точность: На поверхности стального листа допускаются тонкие слои окалины, ржавчина, шероховатость поверхности, вызванная отслаиванием окалины, а также другие локальные дефекты, высота или глубина которых превышает допустимое отклонение. На узоре допускаются небольшие заусенцы и отдельные следы, не превышающие высоту рисунка. Максимальная площадь одного дефекта не должна превышать квадрат длины зерна.
Высокая точность: На поверхности стального листа допускаются тонкие слои окалины, ржавчина и другие локальные дефекты, высота или глубина которых не превышает половины допуска по толщине.
Рисунок целый и неповрежденный, на узоре допускаются небольшие заусенцы высотой не более половины допуска по толщине.
