Рисунок может быть в виде одного ромба, бобовидной формы или круглой бобовидной формы, либо может быть соответствующим образом скомбинирован из двух или более рисунков для формирования композитного рифленого листа.
Рисунки в основном служат противоскользящими и декоративными элементами. Комплексные характеристики противоскольжения, сопротивления изгибу, экономии металла и внешнего вида композитных рифленых листов значительно лучше, чем у листов с одиночным рисунком.
Рифленые стальные листы широко используются в таких отраслях, как судостроение, производство котлов, автомобилестроение, тракторостроение, железнодорожные вагоны и строительство.
Рифленые стальные листы благодаря выступающим кромкам на поверхности обладают противоскользящими свойствами и могут использоваться в качестве полов, заводских эскалаторов, ступеней рабочих платформ, палуб судов, напольных листов автомобилей и т.д.

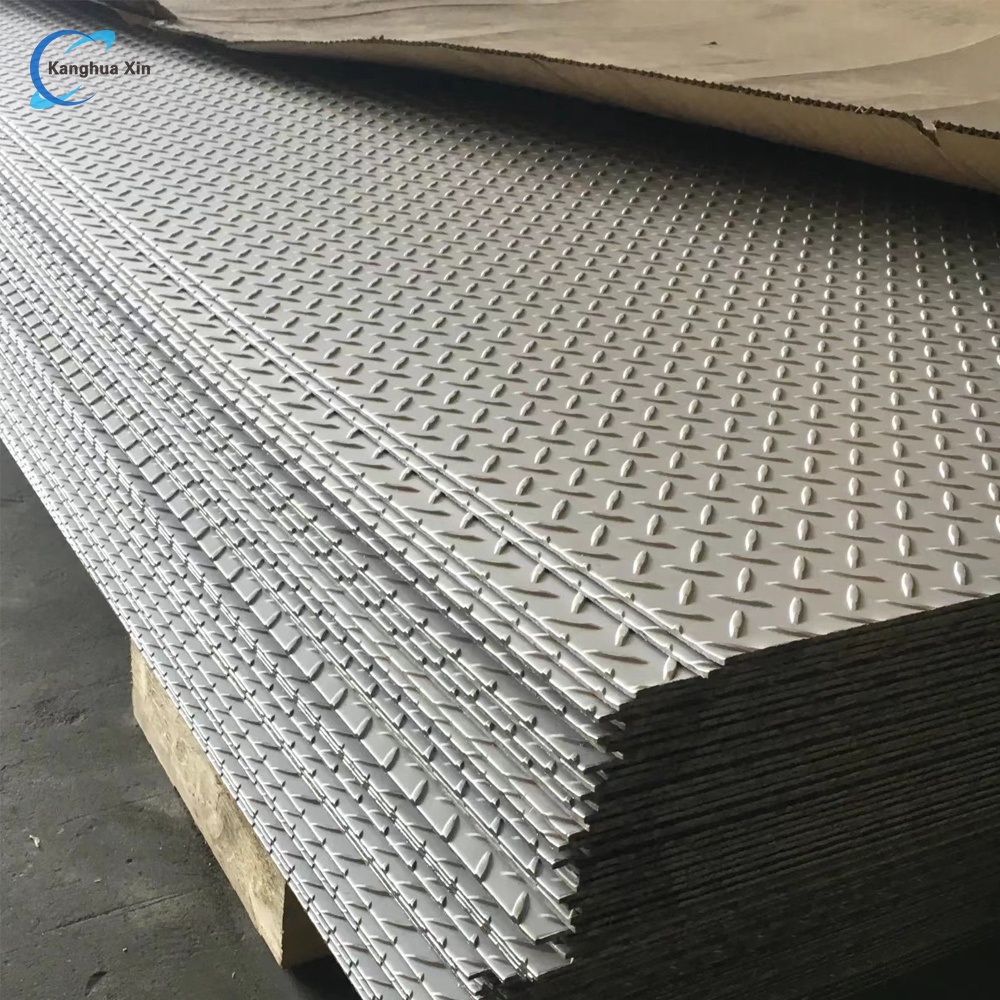

Рифленый стальной лист используется для ступеней в цехах, проходов и лестниц крупного оборудования или судов и представляет собой стальной лист с ромбовидным или бобовидным рисунком, нанесенным методом прессования на поверхность.
Стальной лист изготавливается из обычной углеродистой стали марок 1-3 класса B, толщиной 2.5-8 миллиметров, шириной 600-1800 миллиметров и длиной 2000-12000 миллиметров.
Спецификации рифленых стальных листов выражаются в базовой толщине (без учета толщины выступов), имеется 10 спецификаций в диапазоне 2.5-8 миллиметров. Рифленый стальной лист изготавливается из марок 1-3.
Высота рифления должна быть не менее 0.2 толщины основы;
Рифленые стальные листы поставляются по фактическому весу или теоретическому весу;
Пример маркировки: Изготовлено из Q235-A, с размерами 4 * 1000 * 4000mm
Круглый бобовидный рифленый стальной лист обозначается как: Круглый бобовидный рифленый стальной лист Q235-A-4 * 1000 * 4000-GB/T 3277-91
Ромбовидный рифленый стальной лист обозначается как: Ромбовидный рифленый стальной лист B 3-4 * 1000 * 4000-GB 3277-82
Стальные листы поставляются в горячекатаном состоянии; На поверхности рифленых стальных листов не должно быть пузырей, рубцов, трещин, складок или включений, а также расслоений.
Качество поверхности подразделяется на два уровня:
Обычная точность: На поверхности стального листа допускаются тонкие слои окалины, ржавчина, шероховатость поверхности, вызванная отслаиванием окалины, и другие локальные дефекты, высота или глубина которых превышает допустимое отклонение. На рифлении допускаются незначительные заусенцы и отдельные следы, не превышающие высоту рисунка. Максимальная площадь одного дефекта не должна превышать квадрат длины зерна.
Высокая точность: На поверхности стального листа допускаются тонкие слои окалины, ржавчина и другие локальные дефекты, высота или глубина которых не превышает половины допуска по толщине.
Рисунок целый и неповрежденный, на рифлении допускаются незначительные заусенцы высотой не более половины допуска по толщине.
