Рисунок может быть в виде одного ромба, бобовидной формы или круглой бобовидной формы, либо может быть соответствующим образом скомбинирован из двух или более рисунков для образования композитного рифлёного листа.
Рисунки в основном служат противоскользящими и декоративными элементами. Комплексные характеристики противоскольжения, сопротивления изгибу, экономии металла и внешнего вида композитных рифлёных листов значительно лучше, чем у листов с одиночным рисунком.
Рифлёные стальные листы широко используются в таких отраслях, как судостроение, производство котлов, автомобилестроение, тракторостроение, железнодорожные вагоны и строительство.
Рифлёные стальные листы благодаря выступающим кромкам на поверхности обладают противоскользящими свойствами и могут использоваться в качестве полов, заводских эскалаторов, ступеней рабочих платформ, палуб судов, напольных панелей автомобилей и т. д.

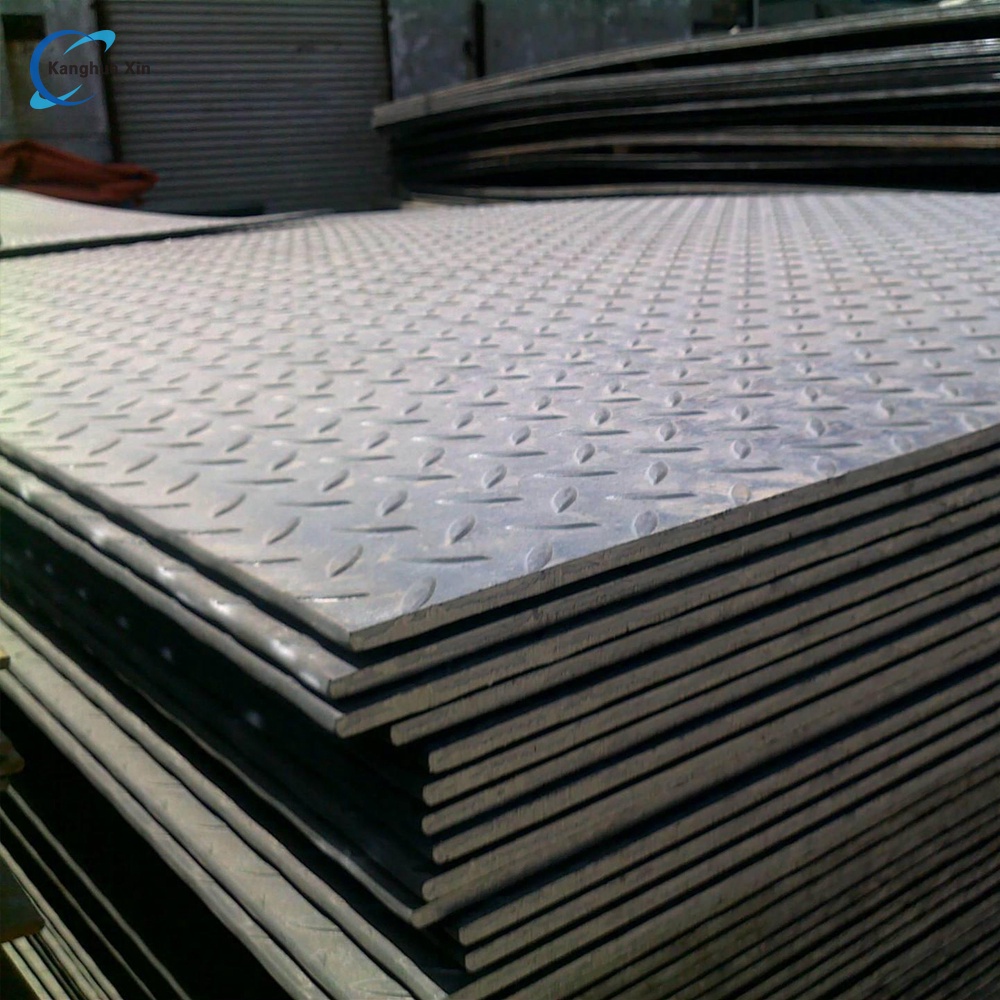

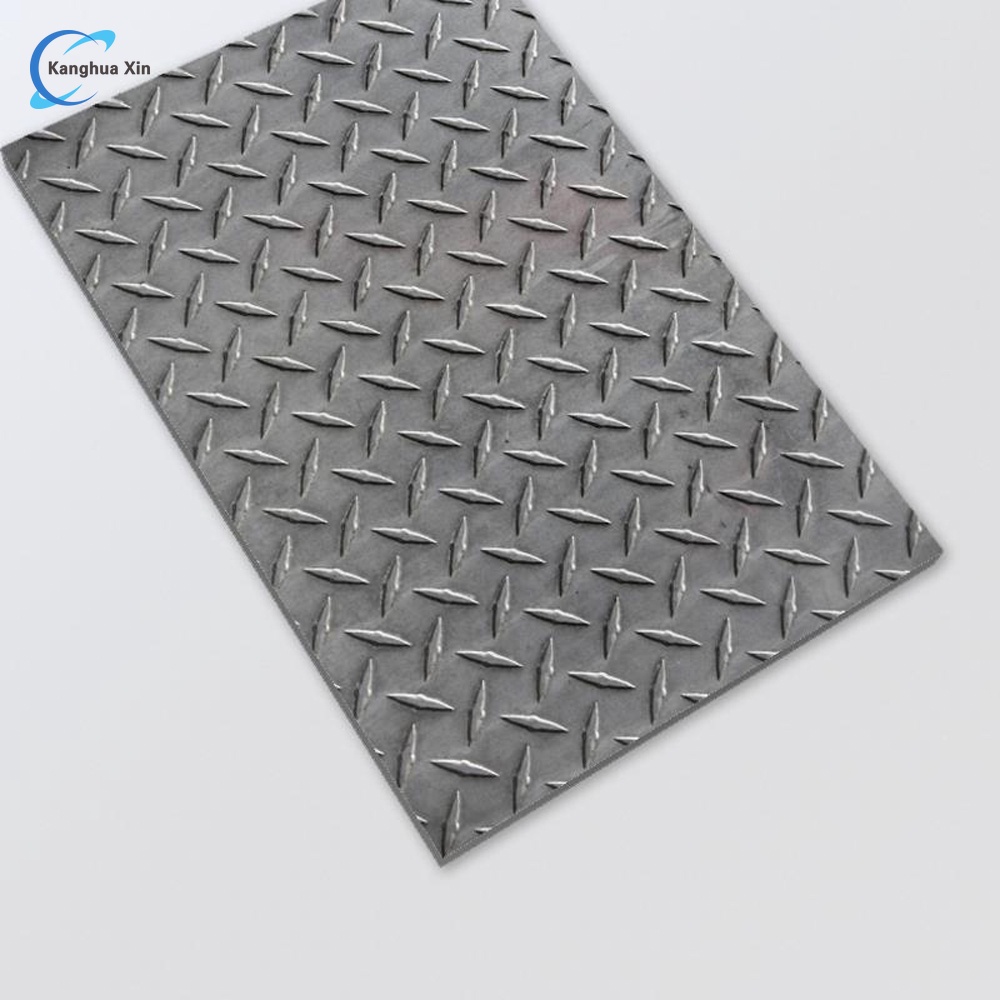

Рифлёный стальной лист используется для ступеней в цехах, проходов и лестниц крупного оборудования или судов и представляет собой стальной лист с выдавленным на поверхности ромбовидным или бобовидным рисунком.
Стальной лист производится из обычной углеродистой стали марок 1-3 класса B, толщиной 2.5-8 миллиметров, шириной 600-1800 миллиметров и длиной 2000-12000 миллиметров.
Спецификации рифлёных стальных листов выражаются через основную толщину (без учёта толщины выступов), с 10 спецификациями в диапазоне 2.5-8 миллиметров. Рифлёный стальной лист изготавливается из марок 1-3.
Высота рифления должна быть не менее 0.2 толщины основы;
Рифлёные стальные листы поставляются по фактическому весу или теоретическому весу;
Пример маркировки: Изготовлено из Q235-A, с размерами 4 * 1000 * 4000mm
Рифлёный стальной лист с круглым бобовидным рисунком, маркируется как: Рифлёный стальной лист с круглым бобовидным рисунком Q235-A-4 * 1000 * 4000-GB/T 3277-91
Рифлёный стальной лист с ромбовидным рисунком, маркируется как: Рифлёный стальной лист с ромбовидным рисунком B 3-4 * 1000 * 4000-GB 3277-82
Стальные листы поставляются в горячекатаном состоянии; На поверхности рифлёных стальных листов не должно быть пузырей, рубцов, трещин, складок или включений, а стальные листы не должны иметь расслоений.
Качество поверхности делится на два уровня:
Обычная точность: На поверхности стального листа допускаются тонкие слои окалины, ржавчина, шероховатость поверхности, вызванная отслаиванием окалины, и другие локальные дефекты с высотой или глубиной, превышающими допустимое отклонение. На рисунке допускаются небольшие заусенцы и отдельные следы, не превышающие высоту рисунка. Максимальная площадь одного дефекта не должна превышать квадрат длины зерна.
Высокая точность: На поверхности стального листа допускаются тонкие слои окалины, ржавчина и другие локальные дефекты с высотой или глубиной, не превышающими половины допуска по толщине.
Рисунок целый и неповреждённый, на рисунке допускаются небольшие заусенцы высотой не более половины допуска по толщине.
